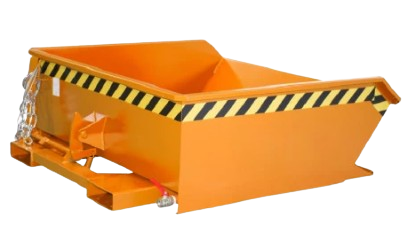

Présentation générale
La famille GU / MGU / GU‑RZ de bennes basculantes associe compacité, robustesse et polyvalence pour répondre aux besoins variés de la manutention industrielle. Conçues en tôle d’acier haute résistance, leurs cuves sont dotées de rebords profilés sur tout le pourtour, assurant une rigidité optimale et facilitant l’écoulement des matériaux. Le châssis, renforcé par des fourreaux entièrement fermés, garantit un guidage sans jeu des fourches du chariot élévateur et sécurise la benne contre tout basculement ou glissement involontaire pendant le déplacement.
Mode de basculement
Le vidage s’effectue intégralement par commande à câble depuis le siège du cariste. L’opérateur actionne simplement la poignée ergonomique, laquelle entraîne un mécanisme à levier interne calibré pour chaque modèle : le verrouillage de la cuve se libère progressivement, permettant un basculement fluide et sans à‑coups. L’absence de circuit hydraulique simplifie la maintenance et élimine les risques de fuite, tandis que le réglage du frein de basculement (intégré sur tous les modèles sauf GU 300 et MGU 230) offre la possibilité d’ajuster la vitesse de vidage selon la nature des matériaux et la précision souhaitée.
Différences entre GU, MGU et GU‑RZ
GU (standard) : version classique à hauteur de cuve standard, adaptée aux chariots élévateurs.
MGU (faible hauteur) : cuve surbaissée pour s’intégrer sous les réceptacles bas ; hauteur de déversement seulement 350 mm, idéale en circulation dans les allées de faible gabarit.
GU‑RZ (base roulante) : conçue pour s’emboîter sur des trains à base roulante de 1 200 × 800 mm, offrant ainsi une mobilité accrue sur plateaux automoteurs ou planchers roulants.
Chaque version conserve le même mécanisme de basculement à câble et le même cadre renforcé, garantissant une homogénéité d’utilisation et de maintenance.
Capacités et dimensions
La série couvre douze capacités, du plus compact au plus volumineux, toutes compatibles avec une charge admissible adaptée :
GU 300 : 0,30 m³ – 1 440 × 680 × 580 mm – 750 kg
GU 500 : 0,50 m³ – 1 440 × 780 × 680 mm – 1 000 kg
GU 750 : 0,75 m³ – 1 440 × 1 280 × 680 mm – 1 000 kg
GU 1 000 : 1,00 m³ – 1 640 × 1 280 × 780 mm – 1 500 kg
GU 1 500 : 1,50 m³ – 1 640 × 1 280 × 1 090 mm – 1 500 kg
GU 2 000 : 2,00 m³ – 1 640 × 1 680 × 1 090 mm – 1 500 kg
MGU 230 : 0,23 m³ – 1 385 × 680 × 450 mm – 750 kg
MGU 270 : 0,27 m³ – 1 385 × 780 × 450 mm – 1 000 kg
MGU 460 : 0,46 m³ – 1 385 × 1 280 × 450 mm – 1 000 kg
MGU 610 : 0,61 m³ – 1 385 × 1 680 × 450 mm – 1 000 kg
GU‑RZ 30 : 0,30 m³ – 1 230 × 875 × 530 mm – 750 kg
GU‑RZ 55 : 0,55 m³ – 1 230 × 875 × 880 mm – 1 000 kg .
Ces dimensions extérieures sont adaptées aux chariots élévateurs standards et, pour les MGU et GU‑RZ, aux contraintes d’encombrement ou de mobilité spécifique.
Options et finitions
Roulettes amovibles : kit de 4 roulettes (2 pivotantes dont une à frein + 2 fixes en polyamide Ø 180 mm pour GU/GU‑RZ, Ø 100 mm pour MGU) pour transformer la benne en unité mobile manuelle.
Couvercle galvanisé ouvrant des deux côtés, pour protéger le contenu des poussières et garantir une étanchéité à l’huile et à l’eau.
Prises de levage : fourreaux, timon rouleur et points de levage pour grue, permettant un déplacement par grutage.
Dispositif d’attelage : barre de remorquage pour véhicules d’atelier ou trains automatisés.
Frein de basculement réglable (sauf modèles GU 300 et MGU 230), pour adapter la vitesse de vidage.
Finitions : peinture époxy haute résistance (teintes RAL 2000, 3000, 5012, 6011, 7005) ou galvanisation à chaud pour une protection anticorrosion renforcée.
Robuste, sécurisée et modulable, la gamme GU / MGU / GU‑RZ offre une solution complète pour toutes les opérations de manutention industrielle, combinant fiabilité, ergonomie et facilité d’entretien.
